炭黑分散度不同倍率的视野数据实验
来源: | 作者:innuo | 发布时间: 2018-09-15 | 2724 次浏览 | 分享到:
下载链接:炭黑分散度测试仪不同放大倍率视野与数据对比

炭黑分散度测试仪不同放大倍率视野与数据对比

常规的显微镜法炭黑分散度测试仪有4X10X40X100X4种放大倍率,对此,我们使用TH-3600(主机为进口日本尼康显微镜),对同一试样分别采集了不同放大倍率的视野,如下图所示:

注:该试样炭黑含量较低;为方便对比,我们以采集区域中一个团聚区域作为参照物。

1:4X放大倍率采集区域1

2:4X放大倍率采集区域2

3:10X放大倍率采集区域

4:40X放大倍率采集区域

5:100X放大倍率采集区域

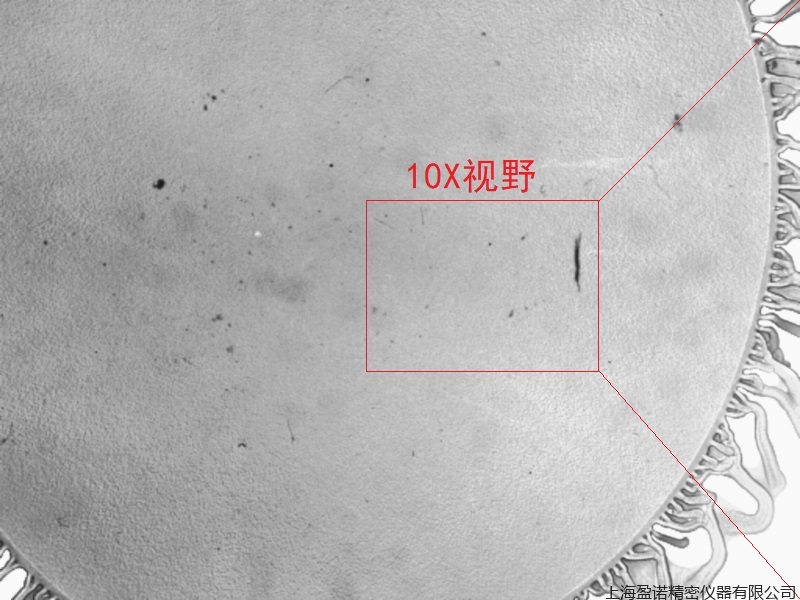

6:10X采集区域在4X视野中比例

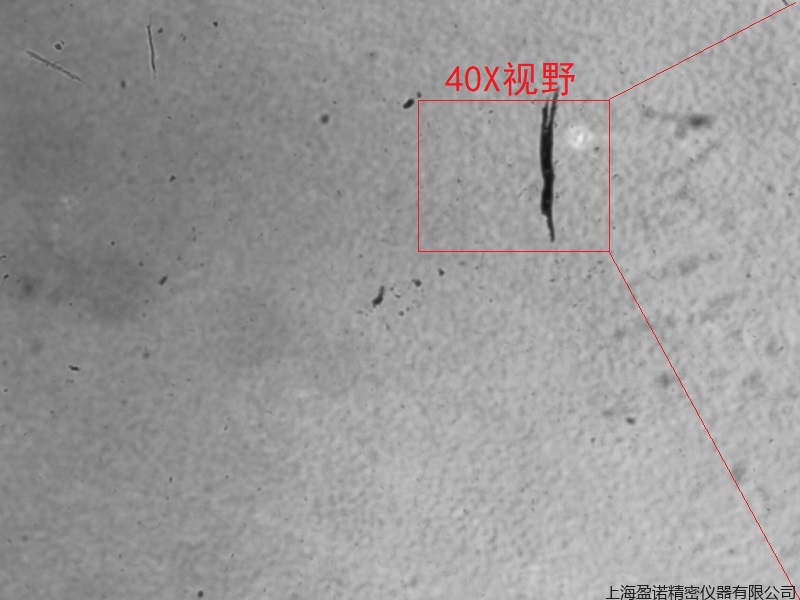

7:40X采集区域在10X视野中比例


9:100X采集区域在40X视野中比例

10:100X采集区域在4X视野中比例

11:100X采集区域在10X视野中比例

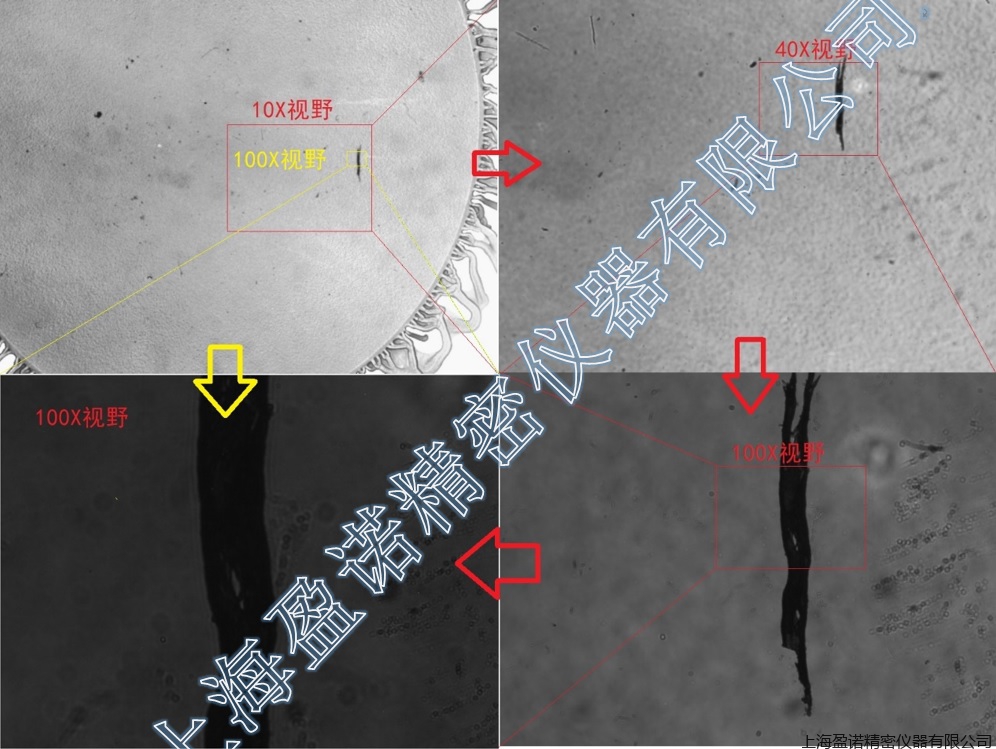

12:4个放大倍率对比

通过以上图片对比,可见在测试过程中,放大倍率越大,焦距越小,视野越小,光线越暗;如果样品炭黑含量很小,使用较大放大倍率的时候,有很大概率都在无炭黑区域,造成调节图像困难。

13:4倍倍率下数据


14:10倍倍率下数据

由于该样品炭黑含量过低,放大倍率大的颗粒太小,这里放4X10X的测试数据,实际测试分散等级结果是一样的,因为设备配置标准校准颗粒,每个放大倍率都可以分别标定。

国标《GB/T 18251-2000 聚烯烃管材、管件和混配料中颜料或炭黑分散的测定方法》要求使用100X,是因为要与国标中的等级示意图进行对比,放大倍率小不利于手动测量和肉眼观察,但是我们使用电子识别图像处理方式,不论颗粒大小,电脑直接计算,因此在实验中,放大倍率的不同,对实验结果没有影响。

如果样品炭黑含量过小,建议使用较小的放大倍率,采集范围大;如果使用大的放大倍率,万一恰好采集区域没有炭黑呢?相反的,如果炭黑含量过大,可以使用相对大的放大倍率,具体是多少倍率,可根据实际情况而定。


14:炭黑分散度测试界面截图

点击“分析数据”直接计算出分散等级、平均粒径、粒子总数、颗粒分布等。

15:炭黑分散度参数设置界面截图

每个放大倍率都有单独的校正系数,互不影响,保证每个倍率的测试准确性。

如对上文数据和观点有何异议,欢迎与我们联系,进行实验对比与探讨,我们期待着各位科研人员的指正。

上海盈诺精密仪器有限公司-电缆橡塑实验室

2018-8-15
